一、概述

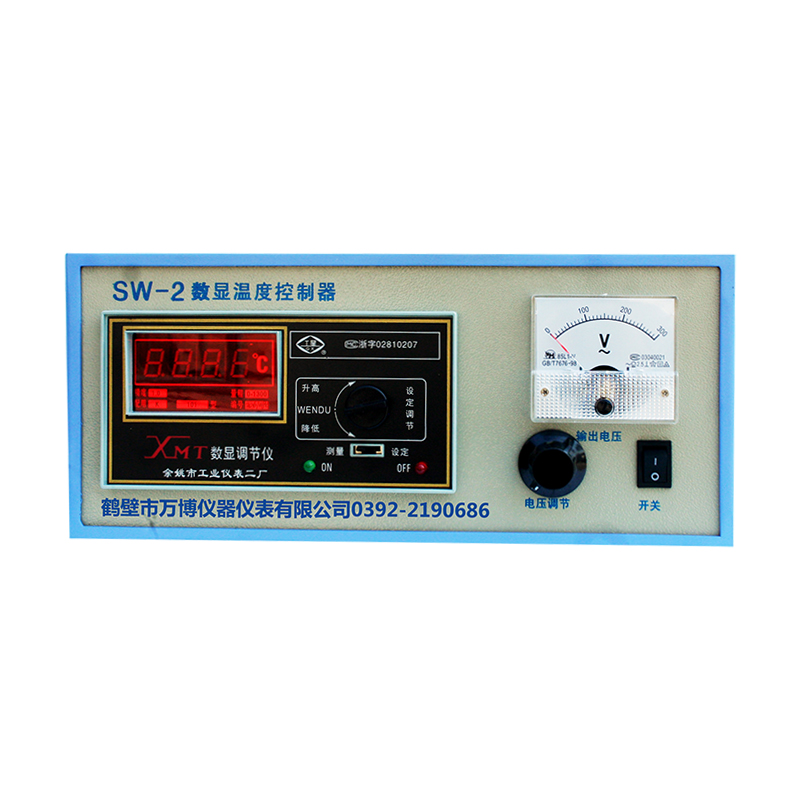

SW-2型数显温度控制器用于配合箱形高温电阻炉、定硫炉及其它电加热设备，实现对炉内温度的自动控制，以适应不同的试验项目对升温速度和温度的不同要求。其主要特点有：
1.温度设定与测量采用数字显示，直观准确
2.采用双向可控硅控制输出，切换无触点，具有使用寿命长，无噪音等优点。
3.具有 PID调节功能，能有效克服炉温过冲现象，使温度控制更准确。
4.输出电压无级调节，可适应不同的升温速度要求。
二、主要参数
1.输入电压：220V±10%,50HZ
2.输出电压：0～220V连续可调
3.最大允许负载：5KW
4.精度等级：0.5级
5.配用电偶：镍铬-镍硅，K值，0～1000℃
6.工作环境：0～40℃，相对湿度≯85％
三、使用方法
1.使用前应首先检查控制器的内部接线是否脱落，如有松动应按原理图接好，可控硅管壳与散热器应接触良好，保证元件工作是散热正常。
2.控制器不应放置在具有剧烈震动的场合，控制器内部应保持清洁。
3.按电控器上所标输入（220V），输出位置，将电源与负载接好。
4.控制原理图见下图
5.打开电源开关键，工作指示灯亮，表示电源已接通。
6.顺时针转动电压调节选钮，使电压表指示到合适强度(220v),拨动”数显调节仪”右下方开关到设定（OFF）后, 顺时针转动开关上面的调节选钮，使温度显示到需要设定值；设定后，开关拨到测量（ ON），绿灯亮开始工作，温度达到设定值后红灯亮，停止工作。
